เข้าใจรหัสหัวสายไฮดรอลิคง่ายๆในบทความเดียว

"หุน" เกี่ยวข้องอะไรกับขนาดหัวสายไฮดรอลิค?

หลายๆครั้งที่ลูกค้าถามว่า หัวสายไฮดรอลิคตัวนี้ขนาดกี่หุน
แล้วเราจะรู้ได้ไงว่ามันเบอร์อะไรกันแน่เช่น 0404 0606 0808

วันนี้ SVL จะมาอธิบายให้ฟังครับ

"หุน" ในที่นี้ จะหมายถึง “ขนาดเส้นผ่านศูนย์กลางด้านในของสาย
1 หุน = 1/8 นิ้ว ≈ 3.1 มม.
2 หุน = 1/4 นิ้ว ≈ 6.6 มม.
3 หุน = 3/8 นิ้ว ≈ 9.5 มม.
4 หุน = 1/2 นิ้ว ≈ 12.7 มม.
6 หุน = 3/4 นิ้ว ≈ 19 มม.
8 หุน = 1 นิ้ว ≈ 25.4 มม.

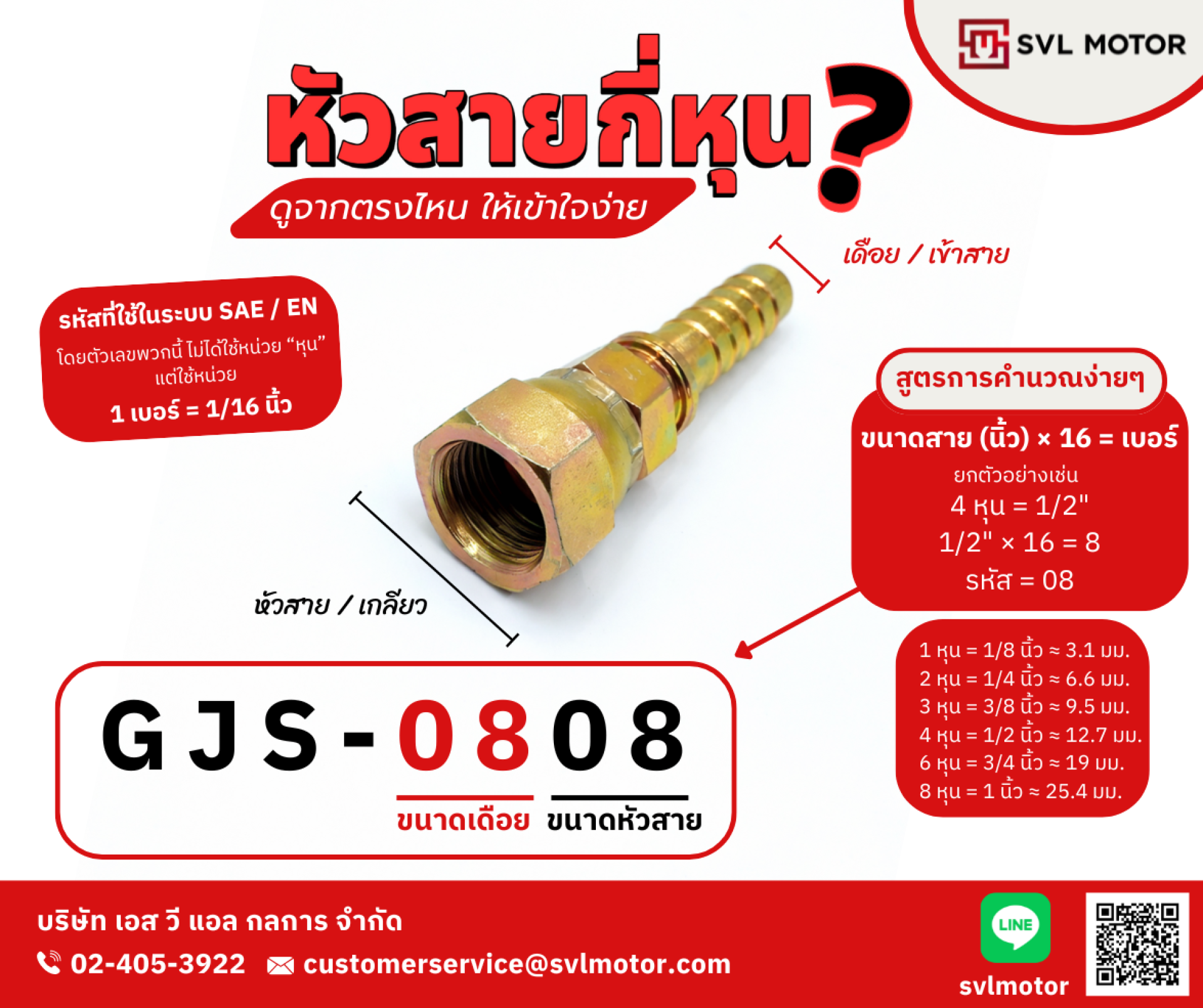

แล้วมันเกี่ยวอะไรกับ 0404, 0606, 0808 พวกนี้ด้วย?
พูดง่าย ๆ คือ
รหัสอย่าง 0404, 0606, 0808
คือรหัสที่ใช้ในระบบ SAE / EN
โดยตัวเลขพวกนี้ ไม่ได้ใช้หน่วย “หุน” แต่ใช้หน่วย
1 เบอร์ = 1/16 นิ้ว

เราจะมาดูหลักการแปลง (จำสูตรเดียว) กันนะครับ
ขนาดสาย (นิ้ว) × 16 = เบอร์

ยกตัวอย่างเช่น
2 หุน = 1/4"
1/4" × 16 = 4
เขียนเป็นรหัส = 04
หัวอัดที่ “เดือย + สาย” เหมือนกัน
→  0404

3 หุน = 3/8"
3/8" × 16 = 6
เขียนเป็นรหัส = 06
เดือย 3 หุน + สาย 3 หุน
→ 0606

4 หุน = 1/2"
1/2" × 16 = 8
รหัส = 08
→ 0808

แล้วทำไมต้องซ้ำสองตัว (0404 ไม่ใช่ 04)
เพราะรหัสหัวสายไฮดรอลิคส่วนใหญ่ใช้โครงสร้างแบบนี้:
[ขนาดเข้าสาย / เดือย] – [ขนาดหัว / เกลียว]
ถ้าเป็นเดือยและหัวขนาดไม่เท่ากัน เช่น

เดือย 3 หุน แต่ไปออกเกลียว 1/2"
จะเป็น → 0608

เดือย 4 หุน ออกเกลียว 3/8"
จะเป็น → 0806

วันนี้ SVL จึงนำตารางเปรียบเทียบมาให้ดูกันเพื่อประกอบความเข้าใจครับ

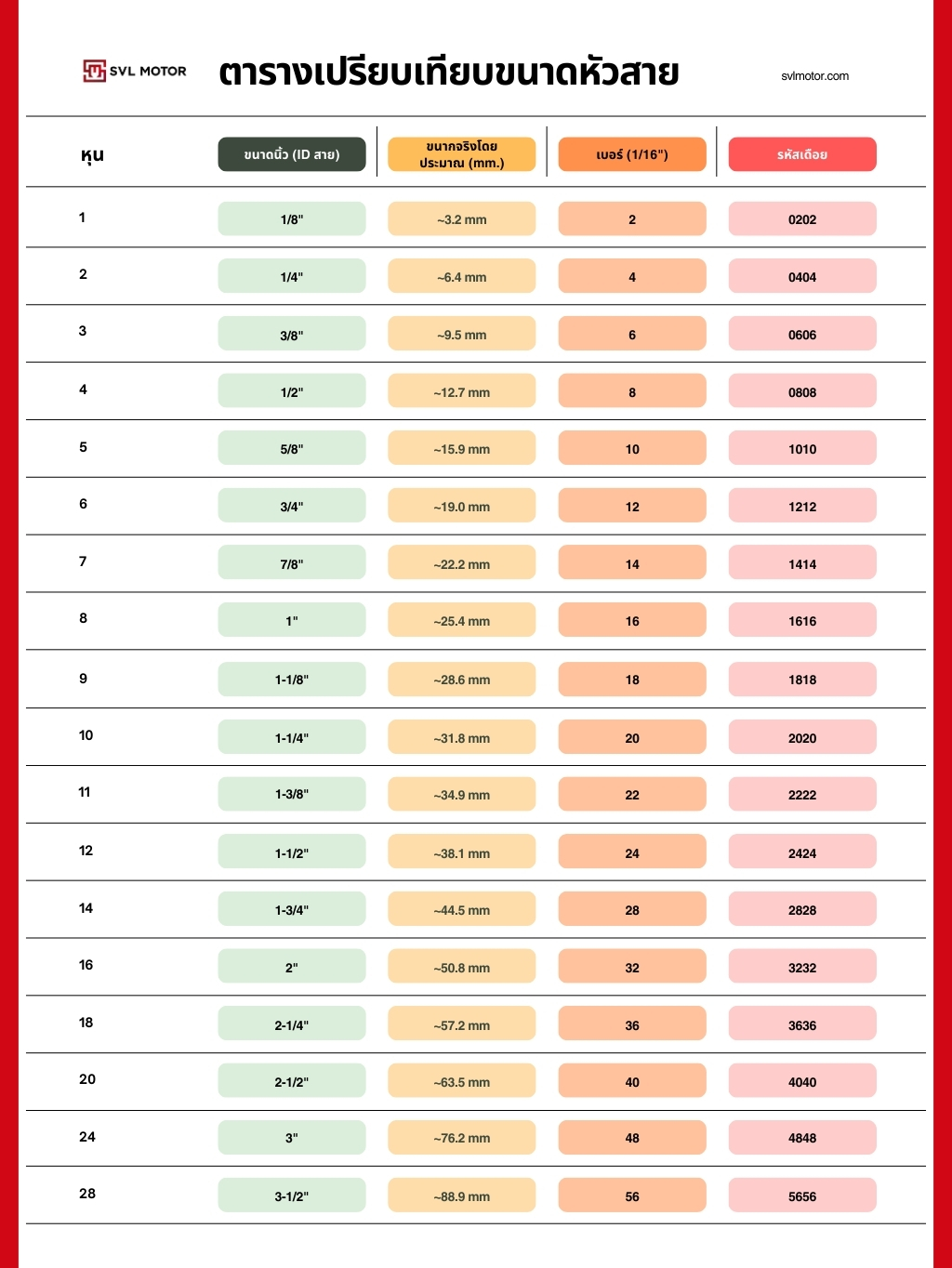

ตารางเทียบ หุน – นิ้ว – รหัสเดือย (จนถึง 5656)

และถ้าถามว่า SVL ทำหัวสายไฮดรอลิคได้ถึงขนาดเท่าไหร่ ขอตอบเลยว่าตั้งแต่ 1/8" (0202) จนไปถึง 3.5" (5656) เลยครับ
